转炉用顶吹氧波纹金属软管YSJR系列及参数表
转炉用顶吹氧波纹金属软管
在炼钢行业中，转炉氧枪与输氧管道之间原为橡胶软管连接，但容易爆炸，危及人身设备安全、且使用寿命短、更换频繁，影响生产，因而近几年多改为金属软管。
我公司与首钢等单位共同研制转炉用顶吹氧金属软管，其波纹管为环形波，经两年多的使用经验，在高温高压、高流速、高粉尘的恶劣条件下使用满足转炉炼钢工艺要求。
该输氧软管也可用作转炉氧枪冷却水管及平炉吹氧软管。
说明：
（１）平焊法兰标准为JB81-59，松套法兰标准为JB83-59，也可根据用户要求设计制造。
（２）材质为碳钢（Q235-1），连接形式代号为FH；不锈钢时，为BFH。
（３）工作温度-196℃～+450℃，L长度可根据用户要求确定。

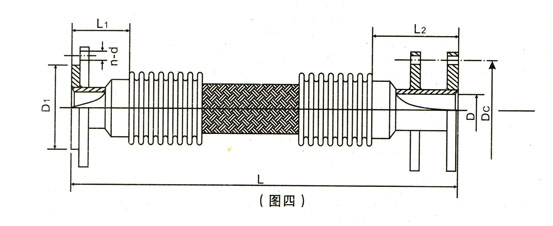

转炉用吹氧波纹金属软管YSJR系列
|
序
号 |
公称
通径 DN mm |
公称
压力 DN MPa |

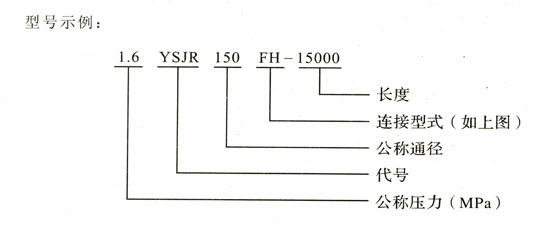

软管代号
|
平焊法兰JB81-59
松套法兰JB83-59 |
接头长度
|
_小
弯曲 半径 R |
供货
长度 L |
|||
|
碳钢法兰
|
不锈钢法兰
|
D1
|
n-d
|
L1
|
L2
|
|||||
|
1
|
50
|
1.6
|
1.6YSJR50FH
|
1.6YSJR50BFH
|
125
|
4-Φ18
|
250
|
75
|
（14-19）DN
|
按 |
|
2.5
|
2.5YSJR50FH
|
2.5YSJR50BFH
|
||||||||
|
2
|
60
|
1.6
|
1.6YSJR60FH
|
1.6YSJR60BFH
|
145
|
4-Φ18
|
250
|
90
|
||
|
2.5
|
2.5YSJR60FH
|
2.5YSJR60BFH
|
8-Φ18
|
|||||||
|
3
|
65
|
1.6
|
1.6YSJR65FH
|
1.6YSJR65BFH
|
145
|
4-Φ18
|
250
|
90
|
||
|
2.5
|
2.5YSJR65FH
|
2.5YSJR65BFH
|
8-Φ18
|
|||||||
|
4
|
80
|
1.6
|
1.6YSJR80FH
|
1.6YSJR80BFH
|
160
|
8-Φ18
|
260
|
90
|
||
|
2.5
|
2.5YSJR80FH
|
2.5YSJR80BFH
|
||||||||
|
5
|
100
|
1.6
|
1.6YSJR100FH
|
1.6YSJR100BFH
|
180
|
8-Φ18
|
450
|
90
|
||
|
2.5
|
2.5YSJR100FH
|
2.5YSJR100BFH
|
190
|
8-Φ23
|
||||||
|
6
|
125
|
1.6
|
1.6YSJR125FH
|
1.6YSJR125BFH
|
210
|
8-Φ18
|
470
|
90
|
||
|
2.5
|
2.5YSJR125FH
|
2.5YSJR125BFH
|
220
|
8-Φ25
|
||||||
|
7
|
150
|
1.6
|
1.6YSJR150FH
|
1.6YSJR150BFH
|
240
|
8-Φ23
|
500
|
90
|
||
|
2.5
|
2.5YSJR150FH
|
2.5YSJR150BFH
|
250
|
8-Φ25
|
||||||
|
8
|
175
|
1.6
|
1.6YSJR175FH
|
1.6YSJR175BFH
|
270
|
8-Φ23
|
500
|
90
|
||
|
2.5
|
2.5YSJR175FH
|
2.5YSJR175BFH
|
280
|
12-Φ25
|
||||||
|
9
|
200
|
1.6
|
1.6YSJR200FH
|
1.6YSJR200BFH
|
335
|
12-Φ23
|
500
|
90
|
||
|
2.5
|
2.5YSJR200FH
|
2.5YSJR5200BFH
|
360
|
23-Φ25
|
||||||
说明：
金属软管长度按工程实际情况确定。
例如：某钢厂100吨转炉需输氧软管，工作压力1.0MPa，_行程8M原橡胶管DN=100mm，计算软管长度。
选工程通径DN=125。
（公称通径比原橡胶管大一通径规格）。
Ｒ=17X125=2125
Ｌ=4R+0.SS+L1+L2=4X2125+0.5X4000+470+90=13060（mm）
金属软管订货长度为13060mm
