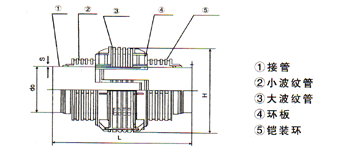

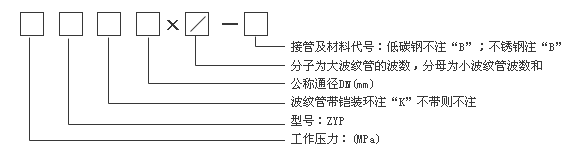

直管压力平衡波纹补偿器(ZYP型) 型号示例
举例：0.6ZYP500×8/6－JB
表示公称通径为500，工作压力为0.6MPa，大波纹管为8个波，小波纹管为16个波，连接形式为不锈钢接管连接的直管压力平衡式波纹补偿器。
直管压力平衡式波纹补偿器对支座作用力的计算：
轴向弹性力：Fx=Kx（f*X）
式中：Kx——轴向刚度，N/mm
X ——轴向实际变形量mm
f——计算系数，当预变形（包括△X=0时）
f=1/2。当不进行预变形时，f=1。
应用举例（不考虑温度对补偿量及刚度的修正）
某碳钢管道，公称通径600mm，工作压力0.6MPa，介质温度350℃，环境_温度-10℃，补偿器安装温度20℃，根据管道的布局（如图）需安装一直管压力平衡式波纹补偿器，用于吸收管道60mm的轴向热位移，补偿器疲劳破坏次数按15000次考虑，试计算支座A、B的受力。
解：
（1）根据管道的热位移X=60mm，查样本可选用0.6ZYP×6/12-J，轴向补偿量X0=80mm，轴向刚度Kx=3190N/mm。
（2）对补偿器进行预变形，预变形量△X为：
（3）A、B支座受力的计算：
FA=Kx（1/2X）=3190×60/2=95700（N）
FB=-FA
即支座A、B分别承受9.6吨的推力。
