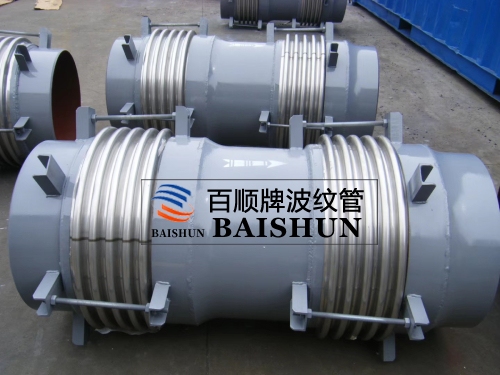

FZ复式自由型膨胀节对应的是GB/T12777-2008中复式拉杆波纹补偿器，轴向型波纹膨胀节。FZ复式自由型膨胀节由中间接管所连接的两个金属波纹管及结构件组成，依据拉杆设置的位置不同，可以用于吸收轴向和横向组合位移，不能承受波纹管压力推力，属于无约束型波纹补偿器。





一、GB/T12777-2019标准中复式拉杆波纹补偿器结构图



二、FZ复式自由型膨胀节主要用途：

复式自由型膨胀节也叫复式拉杆波纹补偿器，可依据拉杆的设置满足不同方向的补偿，可满足轴向、横向以及轴向和横向的组合位移。

三、FZ复式自由型膨胀节可选材质

四、复式拉杆波纹补偿器连接方法

当复式拉杆波纹补偿器是焊接时，注意端接管要打坡口，然后再与管道直接焊接；如果是法兰连接时，可用螺栓直接与管道法兰连接。值得注意的是焊接区域要避免出现漏焊和虚焊。

五、轴向型波纹膨胀节出厂及安装

    河北伟业波纹管公司对轴向内压式波纹补偿器出厂前均做预拉伸——也称“冷紧”。预拉伸正是为了让管道在正常运行的时候，受热产生膨胀，管道的伸长量刚好能够使补偿器相对压缩，使得补偿器理论上讲是处于相对不受外力的状态。预拉伸更是延长了波纹补偿器的使用寿命，使之弹性更佳！

六、 FZ复式自由型膨胀节拉杆能不能拆除？

波纹补偿器的拉杆装置有的是需要拆掉的，有的责备不需要。轴向型波纹膨胀节的拉杆在安装完毕后是需要拆除的，它装拉杆的作用是为了防止运输过程中，波纹补偿器的波纹管因剧烈撞击造成波纹变形或压扁，是为了保护波纹。安装好后需要拆除，才可以正常工作，否则补偿器无法进行拉伸压缩，起不到保护管道的作用。有的波纹管补偿器的拉杆不可以拆除，如大拉杆横向波纹补偿器、小拉杆横向波纹补偿器、直管压力平衡波纹补偿器、轴向型复式拉杆波纹补偿器。因为这些产品的拉杆不仅起到限位伸缩的功能，还要防止盲板力对波纹的损害。如果拆除拉杆，会造成很大的安全隐患。
